Echografie Techniek
Lees alles over de basistechniek van de echografie.
Techniek
Echografie werkt met geluidsgolven. Deze worden in het lichaam teruggekaatst, afgebogen of geabsorbeerd. De teruggekaatste geluidsgolven produceren het uiteindelijke echobeeld. Hoe meer geluidsgolven gereflecteerd worden hoe echorijker/hyperechogener (=witter) het weefsel afgebeeld wordt. Bij verminderde reflectie zal het beeld echoarmer/hypo-echogener zijn en bij afwezige reflectie anechogeen (=zwart) zijn.

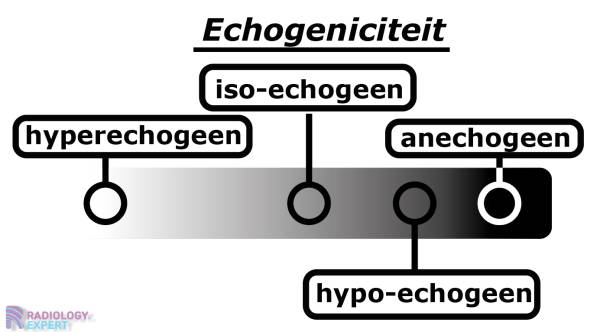

De geluidsnelheid door het weefsel en de dichtheid van het weefsel beïnvloeden het uiteindelijk verkregen echobeeld. Weefsel met een hoge dichtheid genereerd bijvoorbeeld relatief veel echoreflecties (o.a. bot/kalk) en zal hyperechogeen worden afgebeeld. Vocht reflecteert geen geluidsgolven en is daardoor anechogeen (= zwart). Zacht weefsel (o.a. organen) bevindt zich ergens tussen hyperechogeen en anechogeen. Iso-echogeen is als het weefsel dezelfde echogeniciteit heeft t.o.v. het omliggende weefsel (fig. 4/5).
Nieuwsgierig?
Leer alles over Echografie Techniek
Text
drs. A. van der Plas (MSK radiologist Maastricht UMC+)
With special thanks to:
drs. F.Y. Jiang (radiologist Haga Ziekenhuis, Den Haag)
Illustrations
drs. A. van der Plas (MSK radiologist Maastricht UMC+)
Sources:
- B. Block. Abdominal Ultrasound: Step by Step (2004).
- W.D. Middleton et al. The Requisites – Ultrasound (2004).
16/02/2016
